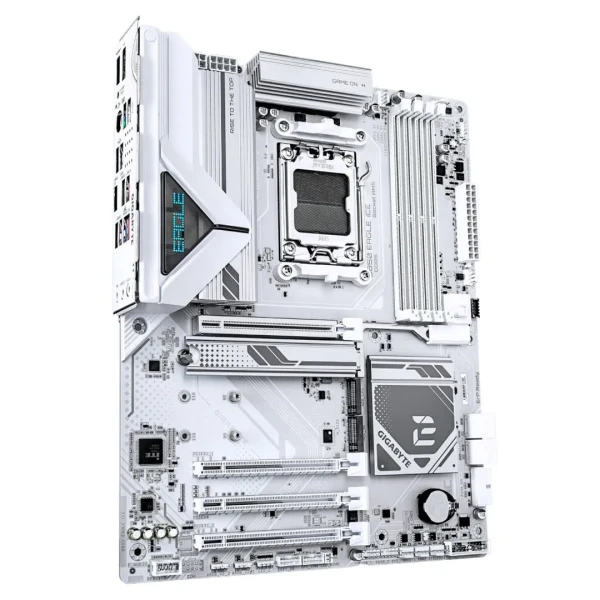

Matična ploča AM5 Gigabyte B850 EAGLE Ice DDR5 DP - HDMI - M.2

Posebne funkcije

Podrška za GIGABYTE Control Center (GCC)

Dostupne aplikacije u okviru GCC mogu se razlikovati u zavisnosti od modela matične ploče. Podržane funkcije svake aplikacije takođe mogu varirati u zavisnosti od specifikacija matične ploče.

Podrška za Q-Flash
Podrška za Q-Flash Plus
Podrška za Smart Backup

I/O kontroler: iTE I/O kontroler čip

H/W monitoring

Detekcija napona
Detekcija temperature
Detekcija brzine ventilatora
Detekcija protoka vodenog hlađenja
Upozorenje o kvaru ventilatora
Kontrola brzine ventilatora

*Podrška za kontrolu brzine ventilatora (pumpe) zavisi od instaliranog ventilatora (pumpe).

AMD Socket AM5 za AMD Ryzen 9000 Series / 8000 Series / 7000 Series procesore

4 x DDR5 DIMM slota, maksimalno do 256 GB (64 GB po slotu), DDR5

Podrška za brzine do: 8200 (OC) / 8000 (OC) / 7950 (OC) / 7900 (OC) / 7800 (OC) / 7600 (OC) / 7400 (OC) / 7200 (OC) / 7000 (OC) / 6800 (OC) / 6600 (OC) / 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5200 / 4800 / 4400 MT/s

Dual channel arhitektura memorije

Podrška za non-ECC nebufferisanu memoriju 1Rx8/2Rx8/1Rx16

Podrška za AMD EXPO i Extreme Memory Profile (XMP) memoriju

Podržana frekvencija memorije i tipovi memorije zavise od konfiguracije procesora i memorije.

1 x PCIe x16 slot (PCIEX16), integrisan u CPU:
AMD Ryzen 9000/7000 Series procesori podržavaju PCIe 5.0 x16 režim
AMD Ryzen 8000 Series-Phoenix 1 procesori podržavaju PCIe 4.0 x8 režim
AMD Ryzen 8000 Series-Phoenix 2 procesori podržavaju PCIe 4.0 x4 režim

PCIEX16 slot podržava samo grafičku kartu ili NVMe SSD. Ukoliko se koristi samo jedna grafička karta, potrebno je instalirati je u PCIEX16 slot.

Chipset:
1 x PCIe 4.0 x16 slot (x4 režim) (PCIEX4)
2 x PCIe 3.0 x16 slota (x1 režim) (PCIEX1_1, PCIEX1_2)

PCIEX1_1 i PCIEX1_2 slotovi dele propusni opseg sa SATA3 0 i SATA3 1 konektorima. SATA3 0/1 konektori nisu dostupni kada je uređaj instaliran u PCIEX1_1 ili PCIEX1_2 slot.

3 x M.2 slota i 4 x SATA 6Gb/s portova

CPU
1 x M.2 slot (Key M), tip 22110/2280
AMD Ryzen 9000 / 7000 Series procesori podržavaju PCIe 5.0 x4/x2 režim
AMD Ryzen 8000 Series-Phoenix 1 / Phoenix 2 procesori podržavaju PCIe 4.0 x4/x2 režim

1 x M.2 slot (Key M), tip 22110/2280
AMD Ryzen 9000 / 7000 Series procesori podržavaju PCIe 4.0 x4/x2 režim
AMD Ryzen 8000 Series-Phoenix 1 procesori podržavaju PCIe 4.0 x4/x2 režim
AMD Ryzen 8000 Series-Phoenix 2 procesori podržavaju PCIe 4.0 x2 režim

Chipset
1 x M.2 slot (Key M), tip 22110/2280, podržava PCIe 4.0 x2 režim
4 x SATA 6Gb/s port

RAID 0/1/5/10 podrška za NVMe SSD uređaje*
RAID 0/1/10 podrška za SATA uređaje

*RAID 5 je dostupan samo sa AMD Ryzen 9000 Series procesorima.

Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Realtek Audio CODEC
High Definition Audio
2/4/5.1/7.1-channel

Funkcionalnost audio priključka može se promeniti putem audio softvera. Za podešavanje 7.1-kanalnog audio izlaza potrebno je pristupiti audio softveru

CPU:
1 x USB-C port na zadnjem panelu sa podrškom za USB 3.2 Gen 1
2 x USB 3.2 Gen 2 porta (USB-A) na zadnjem panelu

Chipset:
1 x USB-C port sa podrškom za USB 3.2 Gen 1, dostupan preko internog USB headera
4 x USB 3.2 Gen 1 porta (2 porta na zadnjem panelu, 2 porta dostupna preko internog USB headera)
4 x USB 2.0/1.1 porta na zadnjem panelu

Chipset + USB 2.0 Hub:
4 x USB 2.0/1.1 porta dostupna preko internih USB headera

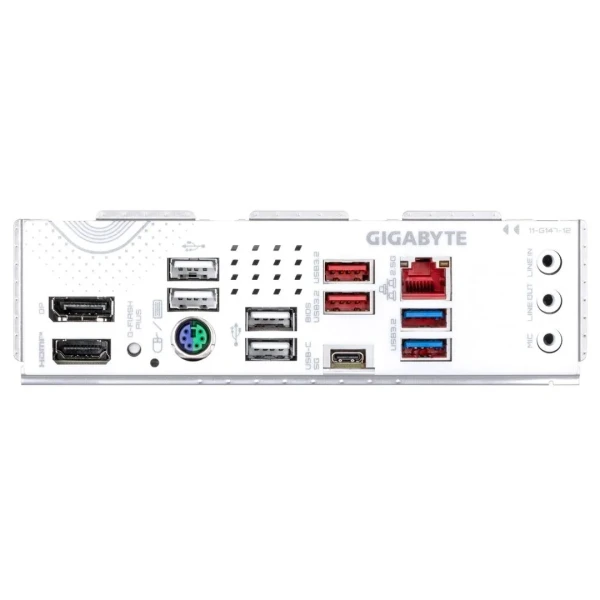

1 x USB-C 3.2 Gen 1 port
2 x USB-A 3.2 Gen 2 port
2 x USB-A 3.2 Gen 1 port
4 x USB-A 2.0 port
1 x DisplayPort*
1 x HDMI port*
1 x PS/2 combo port
1 x LAN port
1 x Q-Flash Plus dugme
3 x Audio port

* Stvarna podrška može varirati u zavisnosti od CPU-a

1 x 24-pin ATX konektor napajanja
1 x 8-pin ATX 12V konektor napajanja
1 x 4-pin ATX 12V konektor napajanja
1 x CPU Fan konektor
1 x CPU Fan / vodeno hlađenje pump konektor
3 x System Fan konektora
1 x System Fan / vodeno hlađenje pump konektor
3 x addressable RGB Gen2 LED strip headera
1 x RGB LED strip header
3 x M.2 Socket 3 konektora
4 x SATA 6Gb/s konektora
1 x front panel konektor
1 x prednji audio konektor
1 x USB-C konektor sa podrškom za USB 3.2 Gen 1
1 x USB 3.2 Gen 1 konektor
2 x USB 2.0/1.1 konektora
1 x Trusted Platform Module header (samo za GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 module)
1 x reset dugme
1 x reset jumper
1 x Clear CMOS jumper

1 x 256 Mbit flash
Licencirani AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
